1、適用范圍：
1.1適用于消防接口、消防水槍密封性能以及耐水壓強度試驗。
1.2適用于消防接口內扣式接口、卡式接口規格為公稱通徑為25mm、40mm、50mm、65mm、80mm、100mm、125mm、135mm、150mm以及螺紋式接口公稱通徑為90mm、100mm、125mm、150mm；
1.3適用于消防水槍低壓水槍、中壓水槍、高壓水槍，規格直徑為40mm、50mm、65mm以及進口外螺紋為M39*2;
1.4適用于消防接口最大公稱壓力為2.5Mpa；
1.5適用于消防水槍最大工作壓力為4.0Mpa。
2、符合標準：
2.1符合GB12514.1-2005《消防接口》標準要求;
2.2符合GB8181-2005《消防水槍》標準要求。
3、主要技術特點：
3.1采用計算機自動變頻控制技術、多路穩壓系統，可對不同接口進行密封性能、水壓耐壓強度試驗。計算機自動記錄數據，可按要求打印試驗報表，循環用水，獨到的試驗樣品快速安裝、拆卸，省時省力。

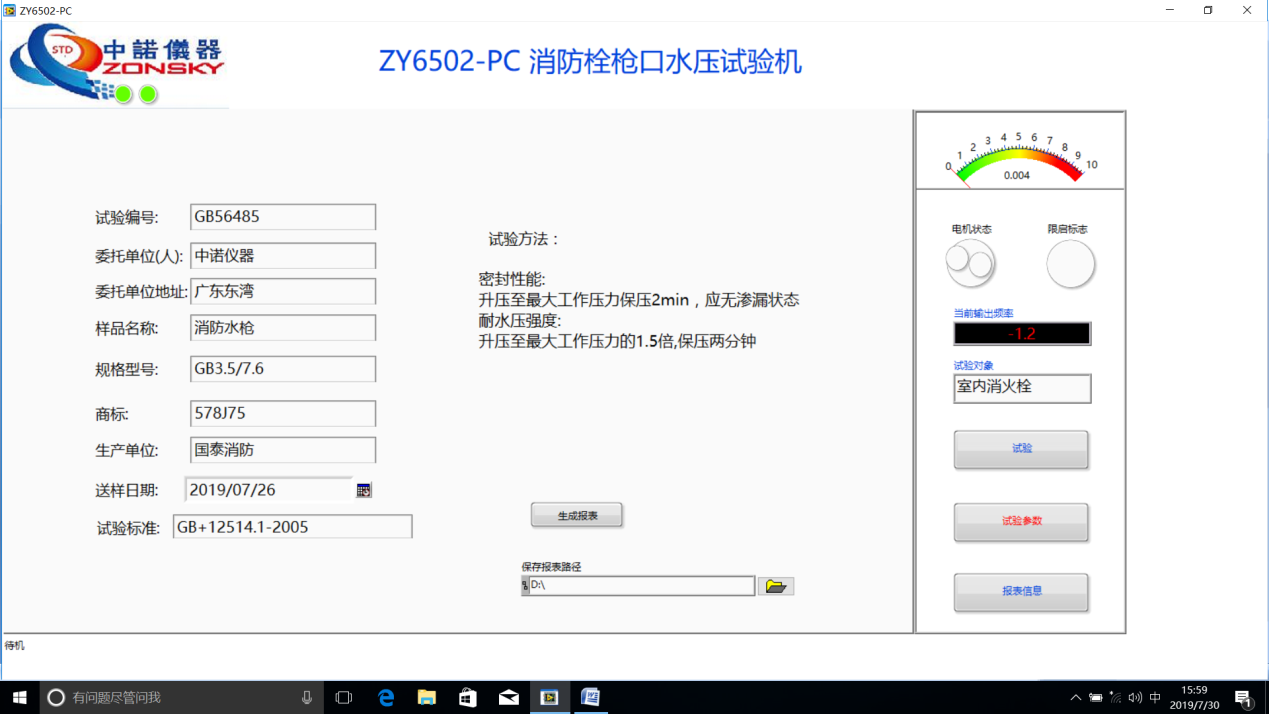

圖2、設定界面

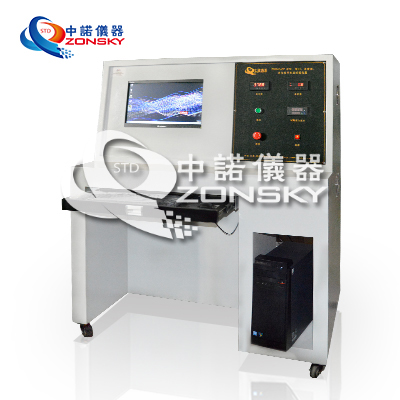

3.2整機包括：主架體、計算機集成控制臺、測試艙、配電箱和動力柜；計算機集成控制臺內部主要由計算機和變頻器組成；
3.3動力柜:內部設置有水箱、變頻電機、打壓泵和穩壓裝置；
3.4穩壓裝置：由二個穩壓罐組成；第一穩壓罐的出水口和第二穩壓罐的進水口通過導管連接；第二穩壓罐罐體外側設置有壓力測試接口，壓力測試接口內置壓力變送器，并且電路連接計算機集成控制臺；

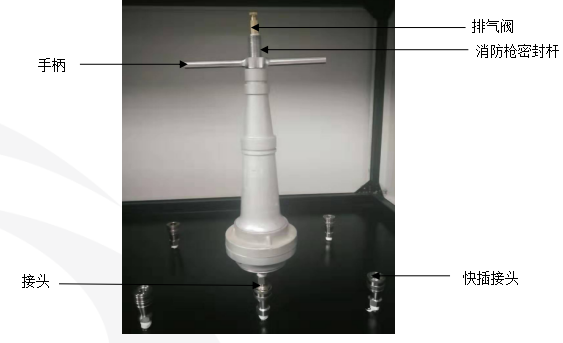

圖3、試樣安裝
4、主要技術參數：
4.1壓力調控范圍：0-10MPa；
4.2升壓速率：5~10Mpa/min可調；
4.3試驗件數：2件；
4.4高壓出水量：20L/min；
4.5壓力采集精度：±0.005MPa；
4.6壓力傳感方式：電流變送器方式；
4.7穩壓裝置耐壓：25Mpa；
4.8壓力采集間隔：6次/s；
4.9高壓泵壓力范圍：0-12MPa；
4.10流量范圍：20L/min；
4.11變頻器調頻范圍：0-50Hz；
4.12壓力管道：DN25高壓管，耐高壓30Mpa；
4.13試驗箱體材質：靜電烤漆處理；
4.14電源：AC220V,功率：4.5KW；
4.4.15主機體積：長1650x寬700mmx高1400mm（僅作參考）。
4.4.16計算機控制柜：長1200x寬800mmx高1300mm（僅作參考）。
4.4.17儀器整重量：460kg.

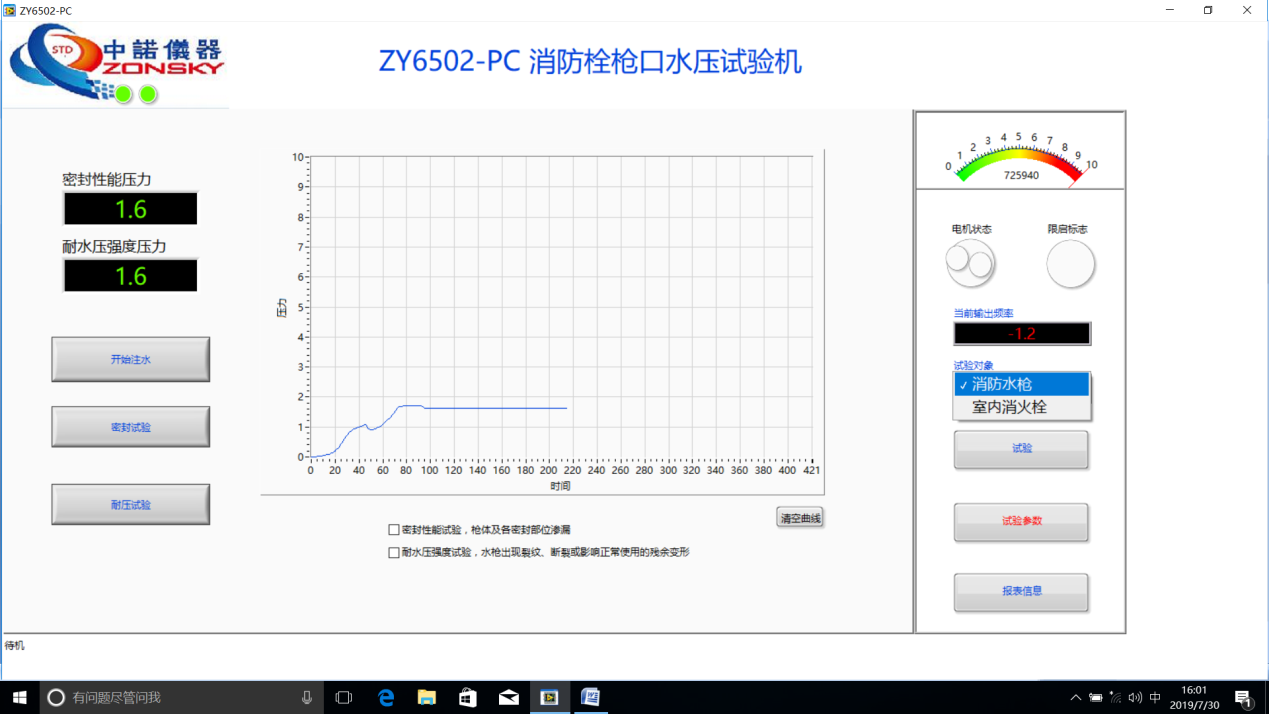

圖4升壓實時曲線圖

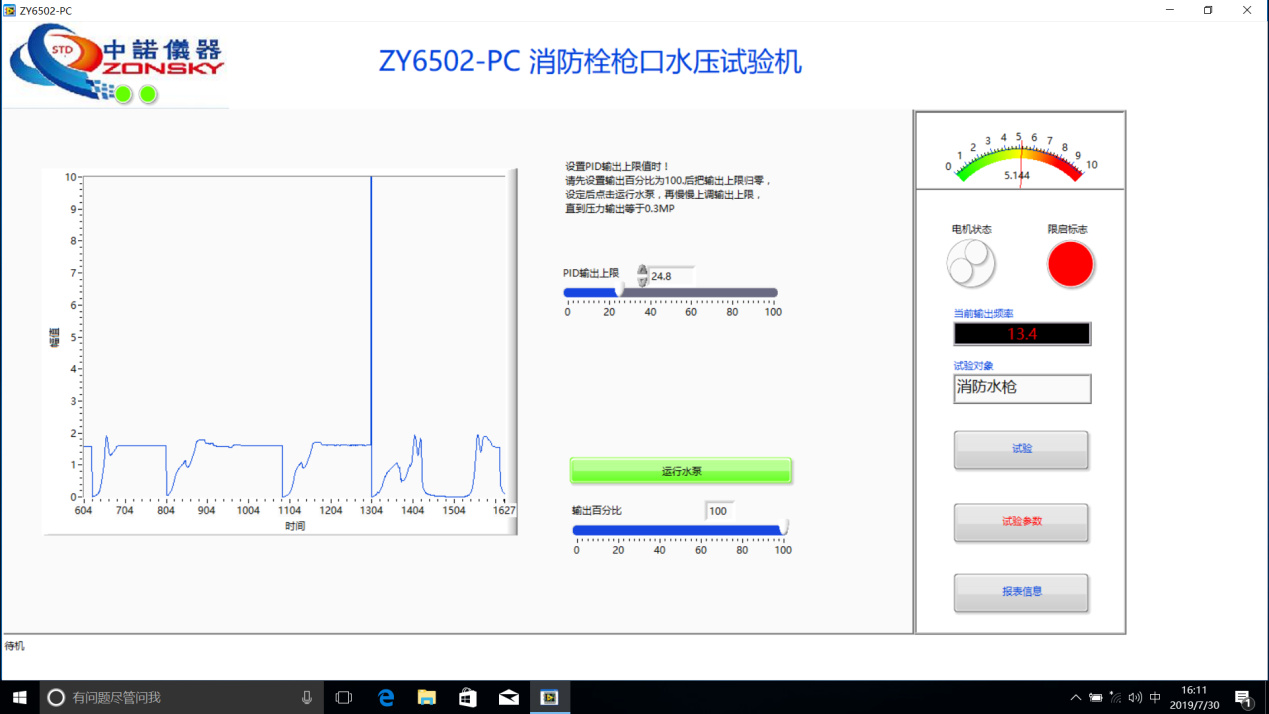

圖5、校準界面

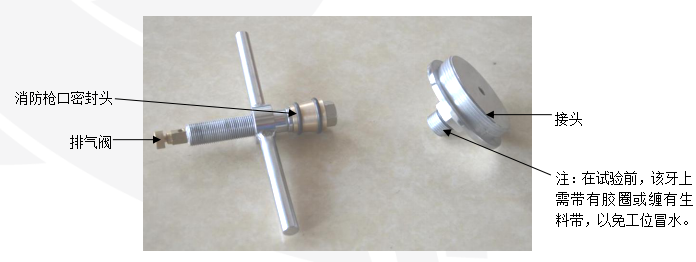

圖6試驗專用工具

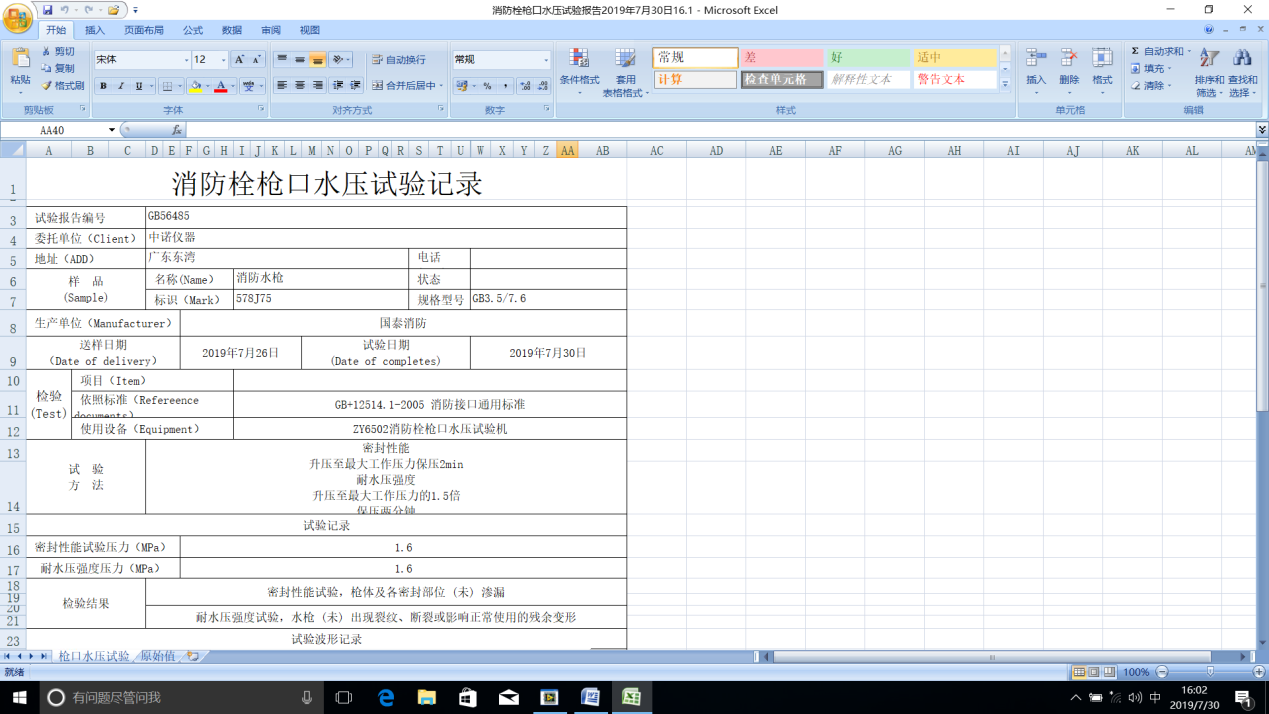

圖7、生產報表

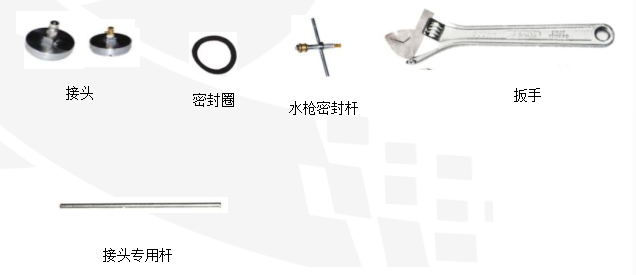

圖8隨機配送附件
5、保養及注意事項
5.1計算機集成控制柜應防水防潮，避免高溫。
5.2冬季使用當環境溫度低于零度時應徹底放水（包括高壓泵、穩壓管），以免不能保修。
5.3高壓泵每工作100小時應檢查潤滑油液面高度，每工作300小時要更換潤滑油。
5.4本機采用循環用水，自動補水。觀察用水太渾濁時應將水徹底更換。
5.5當發現供水不足時，應更換供水過濾器中的濾芯。濾芯晾干拍打雜物后可重復使用。
5.6每次試驗完之后，整理擦干凈試驗箱水分，保持箱內干凈，可噴適當?shù)姆冷P油。
6、裝箱清單
|
裝箱日期 |
ZY6502-PC消火接口、水槍水壓性能試驗機 |
裝箱單號 |
|||
|
|
裝 箱 清 單 |
|
|||
|
序號 |
名 稱 |
數量 |
包裝方式 |
確認 |
|
|
1 |
密封圈 |
11包 |
|
|
|
|
2 |
接頭 |
35個 |
|
|
|
|
3 |
水槍密封桿 |
7個 |
|
|
|
|
4 |
活動扳手 |
1把 |
|
|
|
|
6 |
接頭松緊專用桿 |
4根 |
|
|
|
|
7 |
使用手冊 |
1份 |
|
|
|
|
8 |
產品合格證 |
1份 |
|
|
|
|
9 |
設備驗收單 |
1份 |
|
|
|
|
10 |
以下空白 |
|
|
|
|
|
序號 |
配置名稱 |
規格 |
數量 |
品牌 |
|
1 |
電流表 |
HB404T-A |
1塊 |
上海余業 |
|
2 |
電壓表 |
HB404T-V |
1塊 |
上海余業 |
|
3 |
智能數顯表 |
KCXM-2011P13S（帶通訊） |
1塊 |
肯創 |
|
4 |
PLC |
DVP-14SS2 |
1臺 |
臺灣臺達 |
|
5 |
擴展模塊 |
DVP 04AD |
1塊 |
臺灣臺達 |
|
6 |
擴展模塊 |
DVP-02DA |
1塊 |
臺灣臺達 |
|
7 |
電腦 |
|
1套 |
聯想 |
|
8 |
變頻器 |
7.5kw VDF075B43A |
1臺 |
臺灣臺達 |
|
9 |
高壓泵 |
12Mpa |
1個 |
德國ANNOVI REVERBERI |
|
10 |
開關電源 |
S-75-24 75W-24V |
1個 |
臺灣銘緯 |
|
11 |
交流接觸器 |
CJX2-2510 |
1個 |
正泰 |
|
12 |
中間繼電器 |
MY2N-14腳帶底座 DC24V |
3套 |
OMRON |
|
13 |
壓力變送器 |
輸出4-20mA 25Mpa DC24V |
1臺 |
深圳智創 |
|
14 |
智能配電器 |
KCPD-111D 一端輸入4-20MA轉兩端4-20mA輸出 |
1個 |
肯創 |
|
15 |
防震電接點油壓表 |
0-25Mpa |
1塊 |
亞特 |
|
16 |
穩壓罐 |
/ |
2臺 |
江蘇 |
7、主要配件
